Anleitung zur Konfiguration des Septentrio Mosaik-G5 P3, P3H und P6
Einführung
Diese Seite gilt für Boards, die auf dem folgenden System basieren: Septentrio Mosaic-G5-Module, wie zum Beispiel:
- simpleRTK 4 Pro (mosaic-G5 P3)
- simpleRTK 4 Überschrift (mosaic-G5 P3H)
- Mikrofon Mosaic- G5 (mosaic-G5 P3)
- simpleRTK 4 Hybrid (mosaic-G5 P6)
In diesem Leitfaden zeigen wir Ihnen, wie Sie das Modul anschließen, wichtige Einstellungen konfigurieren, die Datenausgabe verwalten und sicherstellen, dass es optimal für Ihre Anwendung funktioniert.
Los geht´s
Um die auf Mosaic-G5 basierenden Platinen zu verwenden, müssen Sie lediglich die folgenden Schritte durchführen, um Folgendes zu erreichen: RTK fix und erreichen Sie mit Ihrem RTK-Board eine Genauigkeit im Zentimeterbereich.
Schritt A: Verbindungs- und Firmwareprüfung
Verbinden Sie Septentrio RxTools
- Schließen Sie die GNSS Schließen Sie die Antenne an Ihren Receiver an. Stellen Sie sicher, dass die Antenne freie Sicht zum Himmel hat, um die Funktion zu testen. Andernfalls können Sie keine Satellitenbilder oder -signale empfangen.
- Verbinden Sie den Empfänger über den mit „USB-Anschluss“ gekennzeichneten Anschluss mit Ihrem PC. POWER+GPS.

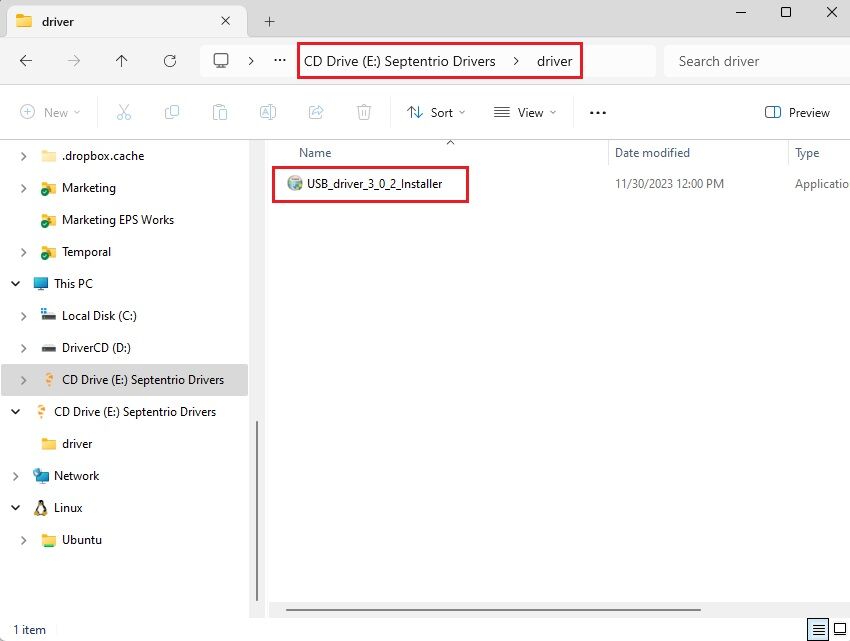

- Wenn Sie dieses Produkt zum ersten Mal an einen PC anschließen, wird es möglicherweise nicht erkannt. In Ihrem Computer wird lediglich eine neue Festplatte angezeigt. Öffnen Sie diese und installieren Sie die Software. Septentrio Fahrer.
Nach Abschluss der Installation erkennt Ihr PC den Empfänger. Dieser Vorgang muss nur einmal durchgeführt werden.
Laden Sie RxTools-Software Suite für Microsoft Windows und installieren Sie diese auf Ihrem Computer. Dadurch werden mehrere Anwendungen auf Ihrem Computer installiert, aber in dieser Anleitung verwenden wir nur die RxControl-App.
Verbinden Sie sich mit dem Empfänger
- Öffnen Sie die RxControl-App und erstellen Sie einen neuen Eintrag. Serielle Verbindung. Drücken Sie Weiter.
- Geben Sie den Computer an Serial Port Sie möchten es verwenden, um eine Verbindung zu Ihrem Mosaic-G5-Empfänger herzustellen und einen Wert einzugeben. Verbindungsname. Drücken Sie Farbe.
- Die RxControl-Benutzeroberfläche wird geöffnet, und in der Statusleiste am unteren Rand werden Informationen über die Verbindung mit Ihrem Empfänger angezeigt.
Firmwareversion prüfen
- Um die Firmware-Version zu überprüfen, gehen Sie zu Hilfe > Empfängeridentifizierung.
- Die aktuelle Firmware Version wird angezeigt.
Schritt B: Empfänger konfigurieren
Um Sie bei der Konfiguration Ihres Mosaic-G5-Receivers zu unterstützen, haben wir mehrere Konfigurationsdateien vorbereitet, die auf … basieren. Firmware-Version 1.1.0.
Bevor Sie eine Konfigurationsdatei laden, führen Sie bitte den vorherigen Schritt aus. Überprüfen Sie Ihre Firmware-Version und wenn nötig, Aktualisieren Sie die Firmware.
Laden einer Konfigurationsdatei
- Suchen Sie in der unten stehenden Tabelle die Konfigurationsdatei, die am besten zu Ihren Projektanforderungen passt, und klicken Sie darauf, um sie auf Ihren PC herunterzuladen.
| Konfiguration | Reichen Sie das |
|---|---|
Rover 1HzDetails Dadurch wird Ihr Receiver als solcher eingestellt. rover bei einer Aktualisierungsrate von 1 Hz. Hier finden Sie die Liste der in der Konfigurationsdatei enthaltenen Befehle. Aktivieren Sie an den Anschlüssen COM1 und USB1 die wichtigsten NMEA-Meldungen mit einer Aktualisierungsrate von 1 Hz:
| Rover_1Hz_1.1 |
Rover 20Hz Details Dadurch wird Ihr Receiver als solcher eingestellt. rover bei einer Aktualisierungsrate von 20 Hz. Hier finden Sie die Liste der in der Konfigurationsdatei enthaltenen Befehle. Aktivieren Sie an den Anschlüssen COM1 und USB1 die GGA-NMEA-Nachricht mit einer Aktualisierungsrate von 20 Hz:
| Rover_20Hz_1.1 |
Rover 1 Hz + NMEA-Nachrichten an Bluetooth-Plugin senden Details Diese Konfiguration ermöglicht es Ihnen, den Empfänger über ein Bluetooth-Kommunikations-Plugin am Xbee-Sockel mit Ihrem Mobilgerät zu verbinden. Hier finden Sie die Liste der in der Konfigurationsdatei enthaltenen Befehle. Aktivieren Sie am COM2-Port die Anzeige der wichtigsten NMEA-Nachrichten mit einer Aktualisierungsrate von 1 Hz:
| Rover_1Hz_NMEA_plugin_1.1 |
Rover 1 Hz + GGA-Nachricht an Plugin senden Details Diese Konfigurationsdatei ermöglicht die Verbindung zu NTRIP Client mit VRS-Einhängepunkten. Hier finden Sie die Liste der in der Konfigurationsdatei enthaltenen Befehle. Aktivieren Sie am COM2-Port die GGA-NMEA-Nachricht mit einer Aktualisierungsrate von 1 Hz:
| Rover_1Hz_GGA_plugin_1.1 |
- Um eine Konfigurationsdatei zu installieren, gehen Sie zum Hauptmenü. Datei > Upload-Skript…
- Wählen Sie die Konfigurationsdatei aus und drücken Sie Öffne.
- Sie werden aufgefordert, die Einstellungen zurückzusetzen. Standardeinstellungen den Empfänger vor der Aktualisierung der Konfiguration auswählen. Ja und drücken Sie OKDie Einstellungen aus der Konfigurationsdatei werden nun auf den Empfänger angewendet.
Konfiguration speichern
Nachdem Sie die Konfiguration Ihres Receivers abgeschlossen haben – entweder durch Laden einer Konfigurationsdatei oder durch manuelles Bearbeiten der Parameter –, müssen die Änderungen im Boot-Speicher des Receivers gespeichert werden, um sie dauerhaft zu speichern. Andernfalls gehen Ihre Änderungen nach einem Neustart des Receivers verloren.
- Gehe zum Hauptmenü Datei > Konfiguration kopieren…
- Quelle festlegen auf Aktuell und Ziel zu Stiefel. Drücken Sie OK.
Schritt C: RTK-Korrekturen abrufen
Um mit GNSS-Empfängern eine Genauigkeit im Zentimeterbereich zu erreichen, sind RTK-Korrekturen erforderlich. Diese können auf zwei Arten durchgeführt werden:
- NTRIP Korrekturservice (die einfache Option)Diese Methode erfordert lediglich ein rover Empfänger und Zugang zu einem Korrekturdienst, wodurch die Notwendigkeit einer dedizierten Basisstation entfällt.
- Base-Rover -Setup: Bei dieser Konfiguration betreiben Sie eine lokale Basisstation, die RTK-Korrekturen generiert und diese direkt an das Gerät überträgt. rover über ein radio Modul.
NTRIP Korrekturservice
NTRIP (Networked Transport of RTCM via Internet Protocol) ist ein Protokoll zum Streamen von GNSS-Daten über das Internet. Es ermöglicht die Übertragung von Echtzeit-Korrekturdaten von einer Referenzstation zu einem GNSS-System. rover oder Benutzergerät.
Um die Zugangsdaten (Serveradresse, Port, Benutzername und Passwort) zu erhalten, suchen Sie nach verfügbaren RTK-Korrekturdienste in Ihrem Land.
- Zum Hauptmenü gehen Kommunikation > RxControl NTRIP Spediteur…
- Dies wird die NTRIP Weiterleitungsdialog, drücken Bearbeiten.
- Im NTRIP Dialogfeld „Einstellungen“, ausfüllen caster Einstellungen: Gastgeber, Hafen, Benutzername und Passwort NTRIP Konto. Diese Daten sollten vom Konto bereitgestellt werden. NTRIP Serviceleistungen bei der Registrierung Ihres Kontos.
- Besitzt das NTRIP Die Zugangsdaten wurden korrekt eingegeben, Strom Die Dropdown-Liste wird aktiviert und die RTK-Korrektur wird durchgeführt. Mount Point kann ausgewählt werden. Drücken Start.
- Das Status Bereich der NTRIP Im Einstellungsdialog sollte eine erfolgreiche Verbindung angezeigt werden.
- Nach einigen Sekunden wird der PVT-Modus aktiviert. RTK Float/Fixed und Sie haben jetzt eine Genauigkeit im Zentimeterbereich in Ihrem Empfänger.
Sie können auch eine Verbindung zu einem NTRIP Der Service wird über ein Mobilgerät bereitgestellt und ist daher ideal für Außendiensttätigkeiten. Weitere Informationen finden Sie in unserem Tutorial. So verwenden Sie Zentimeter-GPS mit jeder Android-App (Mock-Standort).
Es gibt mehrere Kommunikations-Plugins das verwendet werden kann, um auf ein NTRIP Korrekturservice. Weitere Informationen finden Sie in der Bedienungsanleitung des jeweiligen Produkts.
- Plugins
4G NTRIP Master
156€ Dieses Produkt hat mehrere Varianten. Die Optionen können auf der Produktseite ausgewählt werden - Sale!Made in EuropePlugins
Ethernet NTRIP Master
175€Der ursprüngliche Preis betrug: 175 €.156€Der aktuelle Preis beträgt: 156 €.
Base-Rover Korrekturen
Eine BasisRover Für die Einrichtung werden zwei RTK-Empfänger benötigt: einer, der als Basisstation konfiguriert ist und Korrekturdaten über ein radio Modulen zum anderen Empfänger, der als konfiguriert ist rover.
- Plugins
Radio module eXtra Long Range (XLR)
161€ Dieses Produkt hat mehrere Varianten. Die Optionen können auf der Produktseite ausgewählt werden - Plugins
Radio module Long Range (LR)
101€ Dieses Produkt hat mehrere Varianten. Die Optionen können auf der Produktseite ausgewählt werden
- Konfigurieren Sie einen Empfänger als statische Basisstation. Folgen Sie dazu der Anleitung. Anleitung zur Konfiguration des simpleRTK3B Pro als statische Basisstation.
- Konfigurieren Sie die Mosaic-G5-Empfängerplatine als eine rover, laden Sie das rover 1Hz-Konfigurationsdatei or rover 20Hz-Konfigurationsdatei und Laden Sie es in den Empfänger ein..
- Fügen Sie die radio Verbindungen zu beiden Empfängern herstellen, und die Basisstation sendet RTK-Korrekturen an den rover.
Erweiterte Funktionalität
Firmware Update
Wenn die Firmware Ihres mosaic-G5 eine Version unter 1.1.0 aufweist, ist ein Update erforderlich:
- Für simpleRTK 4 Pro, laden Sie das neueste stabile Firmware für Mosaic-G5 P3.
- Für simpleRTK 4 Überschrift, laden Sie das neueste stabile Firmware für Mosaic-G5 P3H.
- Für simpleRTK 4 Hybrid, laden Sie das neueste stabile Firmware für Mosaic-G5 P6.
- Zum Hauptmenü gehen Datei > Receiver mit aktueller Verbindung aktualisieren…
- Sie erhalten eine Warnung bezüglich einer geschlossenen Verbindung. Drücken Sie OK.
- Die Benutzeroberfläche des Upgrade-Empfängers wird geöffnet, drücken Sie Weiter.
- Entpacken Sie die entsprechende Firmware-ZIP-Datei für Ihr Board (entweder mosaic-G5 P3 oder P3H) über die obigen Links und drücken Sie Suche…
- Wählen Sie die Firmware-Datei (ohne Failsafe-Suffix) aus und drücken Sie Öffne.
- Überprüfen Sie, ob die Firmware-Datei korrekt eingestellt ist, drücken Sie Weiter.
- Es wird eine Zusammenfassung der Einstellungen angezeigt, drücken Sie Jetzt.
- Der Aktualisierungsdialog mit Fortschrittsanzeige öffnet sich. Trennen Sie Ihren Receiver während des Vorgangs nicht vom Computer. Bei erfolgreicher Aktualisierung erhalten Sie die Meldung „Aktualisierung erfolgreich“. Drücken Sie die entsprechende Taste. Farbe.
Konfiguration mit RxTools
Das Septentrio Mit RxTools können Sie auf einfache Weise grundlegende GNSS-Empfängerkonfigurationen erstellen. Die folgenden Schritte führen Sie durch diesen Prozess.
Konfigurieren Sie als Rover
Dadurch wird der RTK-Empfänger als solcher konfiguriert. Rover bei einer Bildwiederholfrequenz von 1 Hz, angeschlossen über USB oder einen anderen Anschluss des Boards. Alternativ können Sie die folgenden Schritte überspringen und stattdessen die Datei herunterladen. Rover 1Hz Datei aus der Tabelle von Konfigurationsdateienund es in den Empfänger einlegen.
- Zum Hauptmenü gehen Navigation > Positionierungsmodus.
- Wählen Rover im PVT-Modus prüfen Alle in Rover Modus und Referenzposition einstellen auf Auto. Drücken Sie OK.
- Denken Sie daran, Ihre aktuelle Konfiguration nach der Konfiguration Ihres Receivers immer in den Boot-Speicher zu kopieren. Andernfalls gehen Ihre letzten Änderungen beim Ausschalten des Receivers verloren, und Sie müssen den Konfigurationsvorgang beim erneuten Anschließen wiederholen. Schritt B: Konfigurationsabschnitt speichern.
NMEA-Nachrichten an XBee-Sockel senden
Dies ermöglicht die Verbindung zum RTK-Empfänger (der zuvor als ein RTK-Empfänger konfiguriert wurde). Rover bei einer Bildwiederholfrequenz von 1 Hz) über ein Kommunikations-Plugin in den XBee-Sockel der Platine eingesetzt. Alternativ können Sie die folgenden Schritte überspringen und stattdessen die Datei herunterladen. Senden Sie 1 Hz volles NMEA an das Plugin Datei aus der Tabelle von Konfigurationsdateienund es in den Empfänger einlegen.
- Im Hauptmenü gehen Sie zu Kommunikation > COM-Port-Einstellungen…
- Baudrate einstellen auf COM2 zu 115200 bps, prücken Sie OK.
- Wählen Sie im Hauptmenü aus Kommunikation > Ausgabeeinstellungen > NMEA-Ausgabe...
- Wählen Sie den Hafen COM2 für Stream1 und USB1 Prüfen Sie für Stream2 die NMEA-Nachrichten auf beiden Streams. GGA, GSA, GST, GSV, RMC und VTGund stellen Sie die Intervalle ein auf 1 Sekunden.
- Im Hauptmenü gehen Sie zu Tools > Expertenkonsole.
- Gehen Sie zur NMEA Im Reiter „Expert Console“ sollten Sie die Ausgabemeldungen sehen.
- Denken Sie daran, Ihre aktuelle Konfiguration nach der Konfiguration Ihres Receivers immer in den Boot-Speicher zu kopieren. Andernfalls gehen Ihre letzten Änderungen beim Ausschalten des Receivers verloren, und Sie müssen den Konfigurationsvorgang beim erneuten Anschließen wiederholen. Schritt B: Konfigurationsabschnitt speichern.
Erstellen Sie Ihre eigene Konfigurationsdatei
Die Empfängerkonfiguration kann als Datei exportiert werden. Dies ermöglicht das Sichern von Konfigurationen und deren gemeinsame Nutzung auf mehreren Empfängern.
- Zurück Nach Datei > Receiver-Konfigurationen anzeigen…
- Im Aktuell Konfigurationsbereich, drücken Speichern als…
- Sie werden aufgefordert, eine Konfigurationsdatei im .txt-Format auf der Festplatte zu speichern. Wir empfehlen, einen aussagekräftigen Dateinamen zu verwenden, der das Empfängermodell enthält. Mosaik-G5 P3 or Mosaik-G5 P3H, zusammen mit dem Datum in der - - Format.
Auf Werkseinstellungen zurücksetzen
Sollten Sie mit der Konfiguration Ihres mosaic-G5-Empfängers experimentieren, können Sie die Konfiguration jederzeit auf die Standardeinstellungen zurücksetzen.
- Zum Hauptmenü gehen Datei > Konfiguration kopieren…
- Quelle festlegen auf RxStandard und Ziel zu Aktuell, Drücken Sie OK.
Kurskonfiguration (G5 P3H/P6)
Der folgende Abschnitt gilt ausschließlich für die mit folgendem ausgestatteten Platinen: Mosaik-G5 P3H/P6 Module (nicht auf Platinen mit anderen Mosaic-G5 P3-Modulen). Diese Module sind standardmäßig für den Betrieb mit einer einzelnen Antenne eingestellt; die Konfiguration mit zwei Antennen (erforderlich für die Kursberechnung) muss aktiviert werden.
- Um zu prüfen, ob das Board Überschriftenfunktionen besitzt, gehen Sie zu Hilfe > Empfängerschnittstelle. Der Zulässige Fähigkeiten Der Reiter zeigt an, ob das Modul eine Hilfsantenne für Kursberechnungen akzeptiert.
- Zurück Nach Navigation > Erweiterte Benutzereinstellungen > Frontend und Störungsminimierungund stellen Sie den Frontend-Modus auf ein DualAnt.
- Um die aktuelle Konfiguration nach einem Neustart des Receivers beizubehalten, gehen Sie zum Hauptmenü. Datei > Konfiguration kopieren… Quelle festlegen auf Aktuell und Ziel zu Stiefel. Drücken Sie OK.
- Damit die Dual-Antennen-Konfiguration aktiviert werden kann, muss der Empfänger zurückgesetzt werden (alternativ können Sie den Empfänger auch vom Stromnetz trennen und wieder anschließen). Gehen Sie zu Datei > Receiver zurücksetzen… Setze Level auf hart und Speicher löschen Off. Drücken Sie OKNach einigen Sekunden wird der Empfänger zurückgesetzt und die Verbindung wiederhergestellt.
- Die Kursausgabe stellt den Winkel im Uhrzeigersinn von geografisch Nord zum Vektor dar, der durch die von der Hauptantenne ausgehende Basislinie definiert ist (GPS1 (Etikett auf der Platine) zur Slave-Antenne (GPS2Der Nickwinkel bezeichnet die Neigung des Fahrzeugs oder der Drohne in Bezug auf die horizontale Ebene.
- Standardmäßig sollten die Antennen längs entlang der Fahrzeugmittellinie montiert werden, wobei die Hauptantenne (GPS1) befindet sich an der hinteren Position.
- Die Genauigkeit der Kursbestimmung hängt vom Antennenabstand ab – je größer die Basislinie, desto höher die Genauigkeit. Für eine Genauigkeit im Subgradbereich ist typischerweise eine Basislinie von einem Meter erforderlich, was jedoch bei manchen kleinen Fahrzeugen nicht immer praktikabel ist. Eine Basislinie von einem halben Meter kann bei korrekter Einstellung ebenfalls gute Ergebnisse liefern, während ein Drittelmeter Rauschen im Ausgangssignal verursachen kann.
- Für optimale Leistung sollten beide GNSS-Antennen identisch sein und in gleicher Weise zueinander ausgerichtet werden – beispielsweise sollten die Antennenkabel an beiden Antennen auf derselben Seite austreten. Dies gewährleistet die korrekte Ausrichtung der HF-Phasenzentren, die für die Genauigkeit der Peilung unerlässlich ist (beachten Sie, dass das tatsächliche HF-Phasenzentrum häufig nicht mit dem physikalischen Zentrum der Antenne übereinstimmt). Darüber hinaus müssen die HF-Kabellängen beider Antennen identisch sein, um optimale Ergebnisse zu erzielen.
- Im Hauptmenü gehen Sie zu Ansicht > Einstellungsansicht.
- At MetrikSie können die Zielinformationen Ihres Fahrzeugs überprüfen.
Protokolldatei
Die generierten GNSS-Daten Septentrio RTK-Empfänger können aufgezeichnet und anschließend wiedergegeben werden, um Feldbedingungen für Debugging- und Testzwecke zu simulieren.
Sie können die Verwendung Septentrio Die RxTools-Software dient zur Datenprotokollierung auf Ihrem PC.
- Während die Verbindung zu Ihrem Mosaic-G5-Empfänger über USB besteht, gehen Sie zum Hauptmenü. Protokollierung > RxControl-Protokollierung…
- Im Status Unter dem Reiter „Registerkarte“ finden Sie allgemeine Informationen zum Protokollierungsprozess und zum verfügbaren Speicherplatz auf der PC-Festplatte.
- Im Globalen Wählen Sie die Registerkarte Protokollverzeichnis um die Protokolldateien und die zu protokollierenden Nachrichtentypen zu speichern NMEA-Nachrichten und SBF-Nachrichten, die anschließend wiedergegeben oder in andere gängige Formate wie z. B. konvertiert werden können RINEX oder KML mit RxControl.
- Im Dateinamen Registerkarte, Dateibenennungskonvention festlegen auf Handbuch und geben Sie a ein Dateiname und Dateierweiterung sowohl für die SBF- als auch für die NMEA-Protokolldateien und wählen Sie aus, ob Aufgeteilte Dateien nach Eine bestimmte Dateigröße oder ein bestimmtes Zeitlimit wird erreicht.
- Das SBF Die Tabulatortaste ist nützlich, wenn Sie protokollieren möchten. RINEX Dateien für PPK Nachbearbeitungsanalyse. Wählen Sie den SBF-Dateityp aus, den Sie protokollieren möchten; die entsprechenden Daten werden dann automatisch aktiviert.
- Im NMEA Tab, drücken Sie die Stream hinzufügen Schaltfläche zum Erstellen eines neuen Datenstroms und Aktivieren der NMEA-Meldungen, die Sie protokollieren möchten, normalerweise GGA, GSA, GST, GSV, RMC und VTG.
- Drücken Sie auf Starten Sie die Protokollierung Schaltfläche zum Starten der Dateiprotokollierung und bei der Status Sie finden die Dateien im entsprechenden Ordner auf Ihrem PC-Laufwerk. Sie können Ihr bevorzugtes Tool zur Analyse der gespeicherten NMEA-Protokolldateien verwenden. Für SBF-Protokolldateien empfehlen wir den RxTools SBF Analyzer. Stoppen Sie die Protokollierung sobald Sie die Protokollierung der Empfängerdaten abgeschlossen haben.
Alternativ können Sie GNSS-Daten direkt an ein SD-Karte (ohne Computer) durch Einsetzen eines unserer Serial Datalogger to microSD Plugins in die XBee-Buchse des RTK-Boards. Dies ist ideal für PPK, RTK und eigenständige Anwendungen.
Chipset-Dokumentation
Fortgeschrittene Benutzer, die detaillierte Informationen suchen, finden diese im Folgenden. Septentrio Dokumentation und Tutorials:
- Mosaic-G5 P3 Referenzhandbuch
- Mosaic-G5 P3H Referenzhandbuch
- Mosaic-G5 P6 Referenzhandbuch
