So generieren Sie RINEX Dateien mit simpleRTK3B Pro
Empfängerunabhängiges Austauschformat (RINEX) ist ein Datenaustauschformat für Rohdaten von Satellitennavigationssystemen. Diese Dateien sind nützlich PPK (Nachbearbeitung).
In diesem Tutorial führen wir Sie durch die Schritte zum Generieren RINEX Dateien von Ihrem simpleRTK3B Board angetrieben von Septentrio Mosaic RTK-Modul. SimpleRTK3B verfügt über eine integrierte Datenaufzeichnung, sodass alles einfach ist.
Es gibt zwei Methoden zum Speichern von Protokollen:
- Verwendung eines Computers: Sie können Ihren Empfänger während der Datenaufzeichnung mit einem PC verbinden.
- Verwendung einer microSD-Karte: Dies ist ideal, wenn Sie vor Ort Daten ohne angeschlossenen PC protokollieren.
Wenn du ein ... hast simpleRTK2B Receiver, schauen Sie sich das Tutorial an So bauen Sie ein tragbares Gerät PPK Datenlogger mit simpleRTK2B Pro Empfänger.
Erforderliche Hardware:
- SimpleRTK3B Pro
- USB-zu-USB-C-Kabel
- microSD-Karte (optional, wenn Sie die Messung durchführen, ohne Ihren Empfänger an Ihren Computer anzuschließen)
- einem PC oder Computer
Erforderliche Software:
So generieren Sie RINEX Dateien mit simpleRTK3B?
- Stecken Sie die microSD-Karte in den Datenlogger-Steckplatz Ihres Receivers.
Wenn Sie Daten aufzeichnen möchten, während Ihr Receiver an Ihren Computer angeschlossen ist, können Sie diesen Schritt überspringen, da Sie die Daten direkt auf Ihrem PC protokollieren können.
- Verbinden Sie Ihren Receiver über den mit gekennzeichneten USB-Anschluss mit Ihrem Computer POWER +GPS- Ortung .
- Öffnen Septentrio Rufen Sie die Weboberfläche auf, indem Sie 192.168.3.1 in Ihren Browser eingeben.
- Gehen Sie zu Menü–>Protokollierung. At Aktiviere das Logging wählen Einloggen. Klicken Sie +Neuer SBF-Stream.
- Wählen Rinex.
- Presse Ok und Gespeichert die Konfiguration.
Über microSD-Karte
Über einen Computer, auf dem die RxTools-Software ausgeführt wird
Über microSD-Karte
- Jetzt können Sie Ihren Receiver von Ihrem PC trennen und Ihre Messarbeiten durchführen. Nach Abschluss Ihrer Messarbeiten schließen Sie die microSD-Karte an Ihren PC an. Speichern Sie die Dateien und benennen Sie sie einfach von *.TXT in *.SBF um.

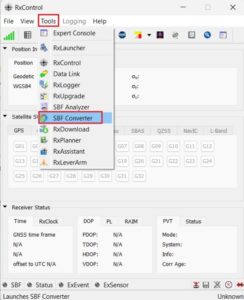

- Sobald die SBF-Daten verfügbar sind. Öffnen Sie RxControl. Gehe zu Werkzeuge–>SBF-Konverter.
- Mit diesem SBF Converter GUI-Tool (Teil von RxTools) können Binärdaten in RINEX Format wie unten gezeigt.
- Wenn Sie das verwenden simpleRTK3B Heading Modul können Sie auswählen, welche Antenne binäre Rohdaten in RINEX Format.
Über einen Computer, auf dem die RxTools-Software ausgeführt wird
- Öffnen Sie RxTools. Gehe zu Werkzeuge–>RxLogger.
- Verbinden Sie Ihren Empfänger über die serielle Schnittstelle mit RxLogger. Wählen Sie den COM-Port Ihres Septentio-Receivers und geben Sie einen Verbindungsnamen ein. Drücken Sie Farbe.
- Gehen Sie zu SBF. Aktivieren Sie die SBF-Datenausgabe und -Protokollierung wie im folgenden Bild:
- Sobald die SBF-Daten verfügbar sind, kann das SBF Converter GUI-Tool (Teil von RxTools) verwendet werden, um Binärdaten in RINEX Format wie unten gezeigt:
- Wenn Sie das verwenden simpleRTK3B Heading Modul können Sie auswählen, welche Antenne binäre Rohdaten in RINEX Format.
Jetzt hast du die RINEX Datei vorbereitet und bereit zur Nachbearbeitung!
