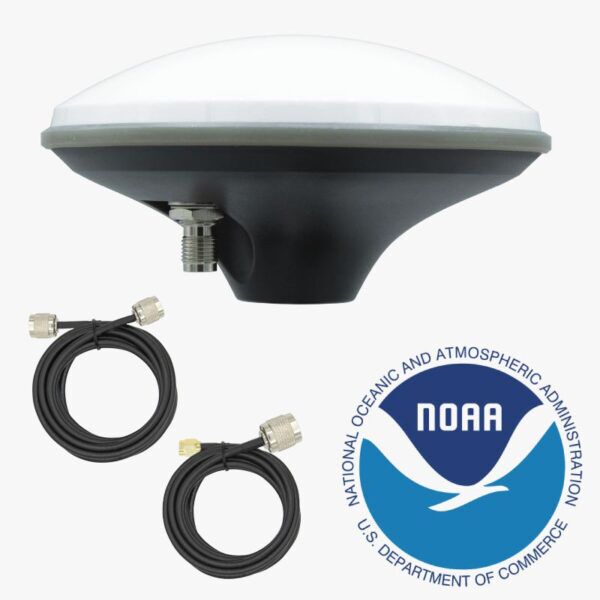

Von NGS kalibriert Survey Quadband-GNSS-Antenne (L1/L2/L5/L6) mit 1.5 m robustem Kabel mit TNC-zu-SMA-Anschluss und 2.5 m robustem Kabel mit TNC-zu-TNC-Anschluss.
Ideal für surveying-Anwendungen einschließlich PPK, Nachbearbeitung, aber auch für Receiver, die L-Band unterstützen.
Gut zu wissen:
- Kompatibel mit allen simpleRTK2B Platinen sowie alle anderen Multiband-GNSS-Empfänger auf dem Markt.
– Stoßfester Gelring am Umfang der Antenne, um Schäden im Falle eines Sturzes zu reduzieren
– Antennenkalibrierungsdateien können von der NGS-Website heruntergeladen werden (Hersteller: ArduSimple, Modell: AS-ANT3B-CAL-01): https://www.ngs.noaa.gov/ANTCAL/index.xhtml#
Specifications
3B Survey Kalibrierte Antenne
Antennenelement
- Unterstützte Positionssignalbänder:
- GPS: L1, L2, L5, L6
- GLONASS: G1, G2, G3
- BeiDou: B1, B2, B3
- Galileo: E1, E5, E6
- QZSS: L1, L2
- Navi: L5
- L-Band: L6
- SBAS: WAAS, EGNOS, MSAS und GAGAN
- Polarisation: RHCP
- Spitzengewinn: 5.5 dBi
- Axial Ratio @ Zenith: <3dB
- AzimuAbdeckung: 360 Grad
- Impedanz: 50 ohm
- Phasenzentrumsfehler: ±1 mm
- Kalibrierungsdatei verfügbar
Boardelektronik
- Versorgungsspannung: 3-12V
- Typischer Versorgungsstrom bei 3 V: 50 mA
- Durchschnittliche LNA-Verstärkung: 40 dB
- Maximum Rauschzahl: 1.5 dB
- Maximum VSWR: 2
Mechanisch
- Maximum Länge: 152mm
- Gewicht: 410g
- Montageart: Magnetfuß (erfordert Zubehör) oder 5/8” x 11TPI Gewinde
- Anschluss: TNC-Buchse
- Kabellänge:
- Enthält ein 1.5-Meter-Kabel mit SMA-Stecker
- Enthält ein 2.5-Meter-Kabel mit einem TNC-Stecker
Umwelt
- Betriebstemperatur: -40 bis +85 °C
- Lagertemperatur: -40 bis +85 °C
- IP-Schutzart: IP67 (ohne Belüftungsöffnung im Schraubenloch, die im eingebauten Zustand versiegelt werden kann)
- RoHS: Ja
