Installationsanleitung für die GPS/GNSS-Antenne

Um mit Ihrem RTK-Empfänger eine gute Leistung zu erzielen, ist die Installation der GNSS-Antenne entscheidend. Befolgen Sie diese Schritte, um sicherzustellen, dass Sie das Beste aus Ihrem System herausholen.

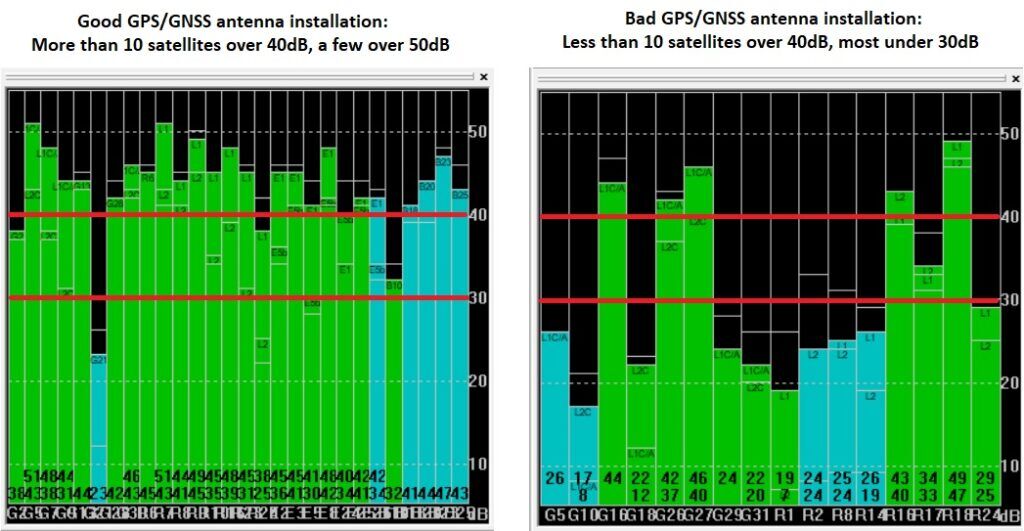

1. Eine geringe Satellitensignalstärke ist das häufigste Problem bei RTK-Systemen. Wenn Sie nicht über die Mindestanzahl verfügenimum Signalstärke ist es einfach nicht möglich, die Position im Zentimeterbereich zu berechnen. Verwenden Sie das folgende Diagramm als Referenz zum Vergleich mit Ihrer eigenen Antenneninstallation.

2. Die Position der Antennenhalterung ist entscheidend für eine optimale Leistung des GNSS-Empfängers. Bei der Verwendung von Patchantennen sollte die Antennenebene parallel zum geografischen Horizont verlaufen. Die Antenne muss volle Sicht auf den Himmel haben, um eine direkte Sichtverbindung mit möglichst vielen sichtbaren Satelliten zu gewährleisten.

Installieren Sie die Antenne nach Möglichkeit auf einer metallischen Oberfläche. Manche Antennen mögen simpleANT Vermessungsantennen verfügen bereits über eine große Bodenplatte im Inneren, um eine maximale Reichweite zu erreichenimuIch gewinne in Richtung Himmel.

In einigen anderen Fällen, wie z. B. bei u-blox ANN-MB, passt diese Masseplatte nicht hinein, und es gibt einen großen Leistungssprung, wenn Sie die Antenne beispielsweise in der Mitte des Autodachs montieren können. Wenn dies nicht möglich ist und Sie dennoch das Beste daraus machen möchten, empfiehlt es sich, die Antenne auf einer metallischen Oberfläche jeglicher Art, rund oder quadratisch, mit einem Durchmesser von mindestens 1,5 cm zu montierenimum 10 Zentimeter, idealerweise 15 Zentimeter. Wenn Sie nicht über das Material zum Bauen verfügen, können Sie sich unser Leichtgewicht zulegen Ground Plate for GNSS Antennas.

Wenn Sie mehr zu diesem Thema erfahren möchten, gibt es zwei sehr gute Anwendungshinweise von u-blox zu allgemeinen Regeln für GPS/GNSS-Antennen:

Anwendungshinweis zu GNSS-Antennen

Whitepaper zu RTK-Antennen

3. Überprüfen Sie, ob die RTK-Karte in einem Kasten (ohne Lüfter) verwendet wird. Luftstrom und direkte Sonneneinstrahlung beeinträchtigen die Leistung.

4. Überprüfen Sie die Entfernung zu Ihrer Basisstation, die idealerweise weniger als 25 km betragen sollte.

5. Unter den oben genannten Bedingungen, wenn Sie sich im Freien befinden (kein Gebäude in der Nähe), sollten Sie 1 % der Zeit 99 Zentimeter erreichen.
Wenn das oben Genannte nicht ausreicht, besteht Ihre letzte Chance darin, einen Wechsel zu a in Betracht zu ziehen Umfragenote Antenne.

Im Video unten versuchen wir, all diese Überlegungen zusammenzufassen. Am Ende des Videos finden Sie auch eine kurze Anleitung zur Verwendung u-center um den besten Antennenstandort auszuwählen.

Wenn Sie nach Befolgen dieser Anleitung immer noch Probleme haben, eine Genauigkeit im Zentimeterbereich zu erreichen, können Sie dies tun Kontaktieren Sie unser Team zur Unterstützung. Damit wir Sie schneller unterstützen können, versuchen Sie, eine Protokolldatei von Ihrer Basis (falls vorhanden) und Ihrem zu sammeln roverunter Verwendung von u-center Software. In der „Menüleiste > Player > Aufnahme“. Bevor Sie mit der Aufnahme beginnen, aktivieren Sie die folgenden Nachrichten über „Menüleiste > Ansicht > Nachrichtenansicht“:

  • NMEA-Meldungen, falls nicht standardmäßig aktiviert.
  • UBX-RXM-RTCM
  • UBX-MON-COMMS
  • UBX-NAV-UHR
  • UBX-NAV-PVT
