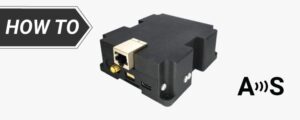

So bauen Sie eine kostengünstige Tripleband-CORS-Basisstation

CORS ist die Abkürzung für Continuously Operating Reference Station. Mit anderen Worten: eine Basisstation oder ein Netzwerk von Basisstationen, die rund um die Uhr verfügbar sind, um Korrekturdaten bereitzustellen. Sie können für jede Basisstation ein handelsübliches CORS-System für mehr als 24 $ kaufen. Und vergessen Sie nicht die saftige Jahresgebühr für die Verwaltungssoftware. Oder Sie entscheiden sich dafür, Ihr eigenes zu bauen und das gesparte Geld für einen Urlaub zu verwenden.

Und genau das werden wir heute tun: Wir werden gemeinsam und Schritt für Schritt eine L1/L2/L5-Tripleband-Basisstation aufbauen, die über Ethernet mit dem Internet verbunden ist. Und das für weniger als 1'000$ 🙂

Erforderliche Hardware:

Wie baut man eine Triple-Band-CORS-Basisstation auf?

1. Nehmen Sie Ihre simpleRTK3B. Sie benötigen es mit gelöteten Stiftleisten, Sie können diese selbst löten oder uns das für Sie erledigen lassen.

2. Wir müssen die Header montieren, damit wir das Ethernet-Zubehör darauf stapeln können. Aber die unteren Pins brauchen wir für nichts, und eigentlich wollen wir sie entfernen, damit die Platine in das Kunststoffgehäuse passt. Es ist Zeit, Ihre Laborschneidezange (oder Schreibtischschere) zu nehmen und sie wegzuschneiden.

3. Keine Sorge, es wird nichts beschädigt. Achte nur darauf, sie so kurz wie möglich zu schneiden. Am Ende wird es so aussehen:

4. Jetzt ist es an der Zeit, das Kunststoffgehäuse vorzubereiten. Schnapp es dir und schau es dir an. Versuchen Sie, die drei vorgeschnittenen Löcher auf dem Bild unten zu finden:

5. Wenn Sie sie von innen heraus gefunden haben, versuchen Sie, sie von außen zu finden. Es ist etwas subtil, aber wenn Sie genau hinschauen, werden Sie sie finden. Nehmen Sie ein Werkzeug Ihrer Wahl, um Druck auszuüben und ihnen beim Abspringen zu helfen. Ein flacher Schraubendreher könnte zu scharf sein. Für dieses Tutorial haben wir eine nicht schneidende Laborzange verwendet.

6. Der nächste Schritt besteht darin, den Vorausschnitt für den Ethernet-Anschluss wegzuschneiden. Aufgrund von Fertigungstoleranzen lassen sich einige Vorschnitte leicht entfernen, andere etwas schwieriger. Wir helfen ihnen gerne, indem wir mit einem Cutter der Linie folgen. Wenn Sie ein wenig drücken, werden Sie sehen, wie sich der Vorschnitt leicht löst und ein schönes Finish erhält.

7. Die Box ist nun bereit zum Einsetzen der LED-Röhren. Drücken Sie mit Hilfe der Laborzange die LED-Röhren in die Löcher. Wenn es immer noch zu hart ist, können Sie mit einem Cutter die Plastikreste entfernen, die nach dem Herausdrücken der vorgestanzten Löcher übrig geblieben sind.
Verwenden Sie zwei lange LED-Röhren am dicken Teil des Kunststoffgehäuses und eine kurze LED-Röhre am dünneren Teil.
Achten Sie bei der Platzierung der LED-Röhren auf diese Position, um die Lichtübertragung zu optimieren:

8. Wir sind mit der Verwendung von Werkzeugen und der Montagezeit fertig. Nimm dein simpleRTK3B Pro und montieren Sie es im Kunststoffgehäuse. Stellen Sie sicher, dass Sie das „Klicken“ hören, das bestätigt, dass die Platine richtig eingesetzt ist.

9. Anschließend können Sie nun das Shield für Native Ethernet stapeln.

10. Vergessen Sie zum Schluss nicht, den Schalter in Richtung „IOREF = 3.3 V“ zu bewegen.

11. Zeit, die Box zu schließen und mit der Konfigurationsphase fortzufahren.

CORS-Station septentrio mosaic ardusimple
12. Bei der Konfiguration Ihrer CORS-Station gibt es eine Herausforderung. Aber keine Sorge, wir haben für jede Herausforderung eine Lösung 🙂
Eine Basisstation muss eingehende Verbindungen von einer oder mehreren akzeptieren roverS. Dies bedeutet, dass die rovers sind diejenigen, die die Verbindung zur Basisstation initiieren. Die meisten Internetanbieter erlauben dies jedoch nicht.
Mit anderen Worten:
  • Bei den meisten Internetanbietern kann Ihr PC eine Anfrage an eine Website stellen und erst nach dieser Anfrage kann Ihnen die Website den Inhalt senden.
  • Die meisten Internetanbieter erlauben jedoch nicht, dass sich ein beliebiges Gerät von außerhalb Ihres Zuhauses/Büros mit Ihrem PC verbindet.

Dies geschieht aus Sicherheitsgründen. Sie möchten nicht, dass Hacker auf Ihre Geräte zugreifen. Es gibt kostenlose Dienste, um dieses Problem zu umgehen.

Und nach dieser kurzen Einführung haben wir ein spezielles Tutorial für die Softwarekonfiguration: So teilen Sie Ihr Triple-Band Septentrio Basisstation mit RTK2go Septentrio Native Ethernet
